عکاسی از سطوح فلزی و براق در کارخانه

فلز براق محیط اطرافش را نشان می دهد و با نور بزرگ و زاویه درست کنترل می شود

استیل براق، کروم و آلومینیوم سخت ترین سوژه های سالن تولیدند، چون سقف و لامپ ها و خود عکاس را بازتاب می دهند. اینجا نوشته ایم در کارخانه واقعی چطور بازتاب فلز را مهار می کنیم، از زاویه تابش و نور نرم بزرگ تا پرچم سیاه و فیلتر پلاریزه، و مدیر کارخانه پیش از عکاسی چه چیزهایی را آماده کند.

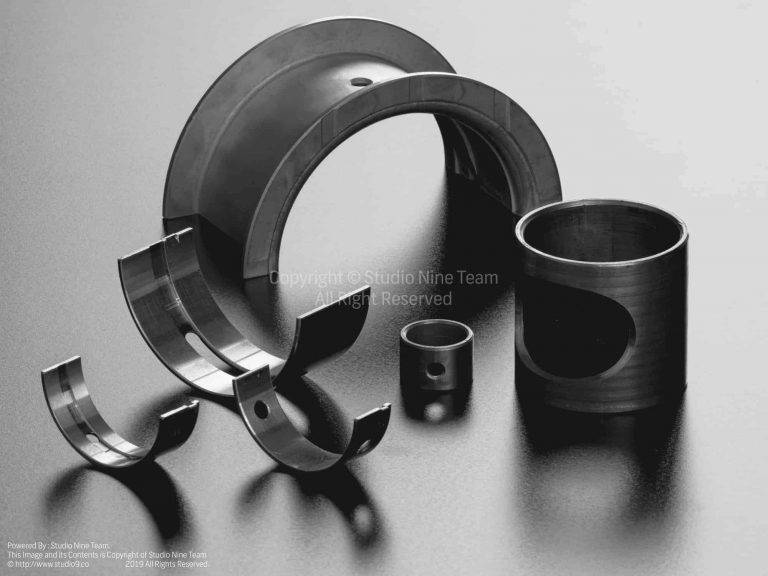

مجموعه یاتاقان و بوش فلزی روی زمینه خاکستری با نور جهت دار، پروژه یاتاقان بوش

چرا عکاسی از سطوح فلزی و براق سخت ترین کار سالن تولید است

در عکاسی از سطوح فلزی و براق، یک مخزن استیل پولیش شده یا یک شفت کروم کاری شده هیچ تصویری از خودش ندارد. دوربین بازتاب محیط را می بیند، از خرپاهای سقف و لامپ های مهتابی، ماشین آلات کناری، لباس کارگران و خود عکاس. اگر محیط به هم ریخته باشد، عکس هم به هم ریخته می شود، حتی اگر قطعه بی نقص باشد. برای همین در عکاسی از فلز، به جای خود قطعه چیزی را نورپردازی می کنیم که قطعه بازتابش را نشان می دهد.

در کارخانه های ایران بیشتر با چهار نوع سطح فلزی سر و کار داریم و هر کدام رفتار خودش را دارد.

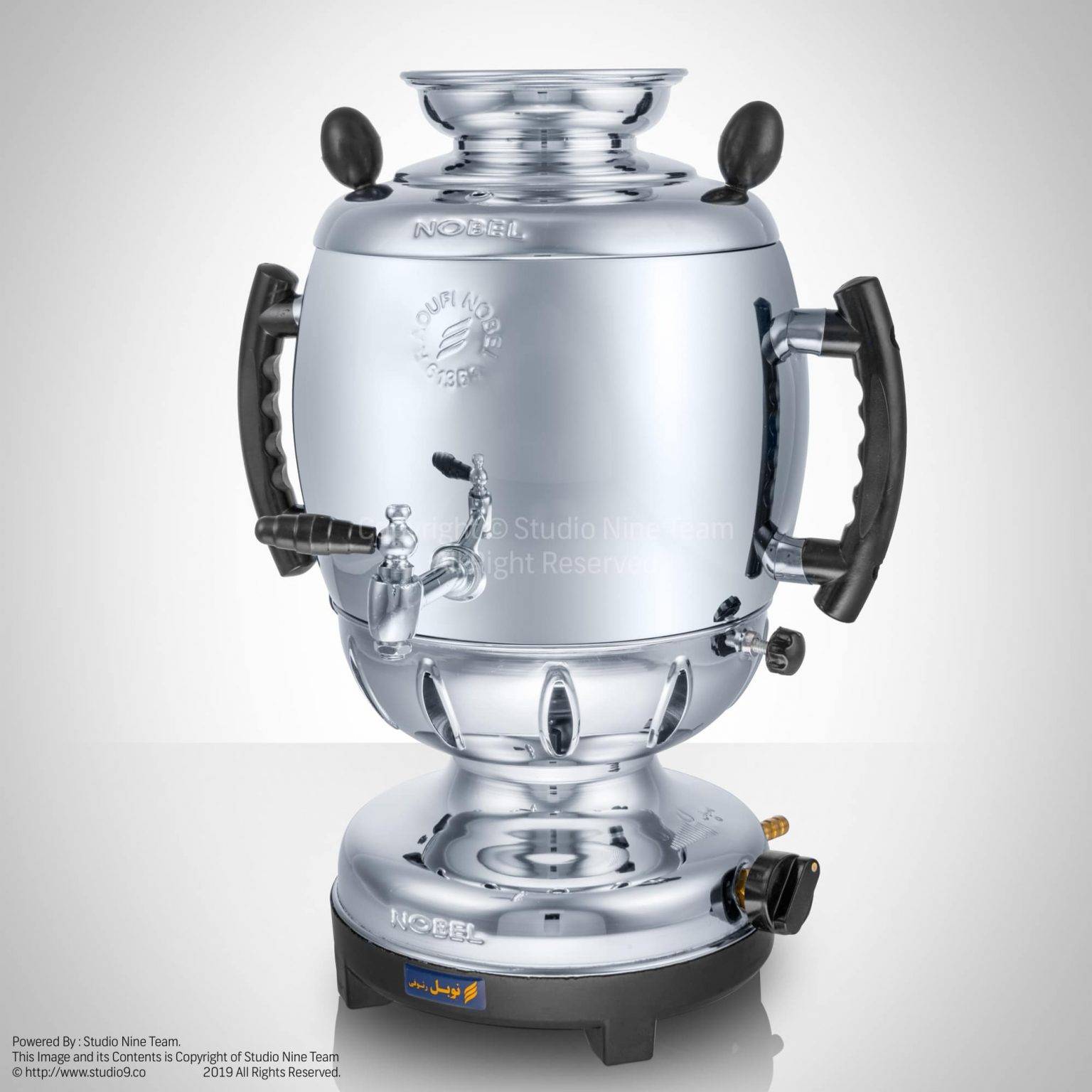

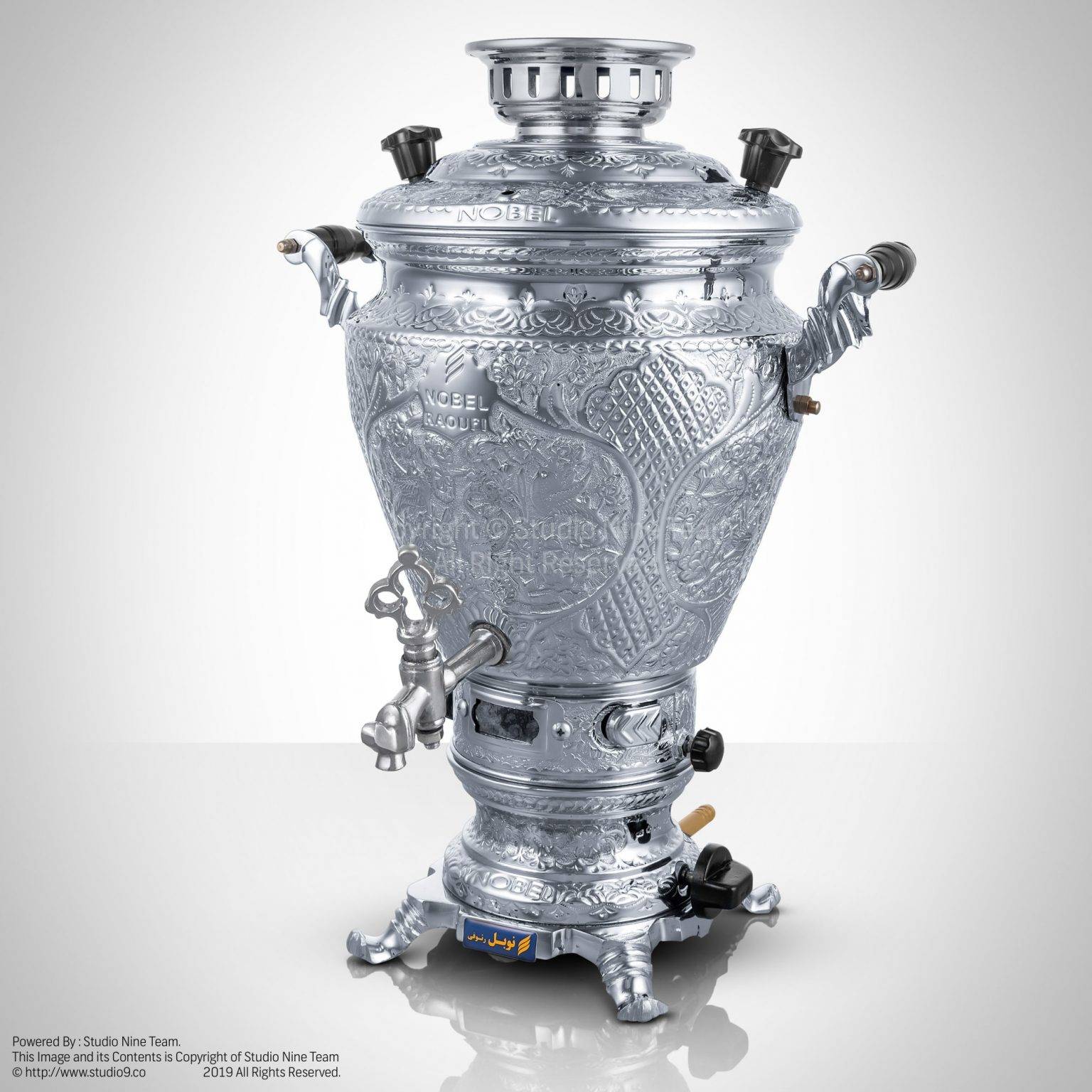

  • استیل پولیش آینه ای، که در مخازن صنایع غذایی و دارویی و تجهیزات آشپزخانه صنعتی می بینید، مثل آینه هر چیزی را با جزئیات کامل نشان می دهد.

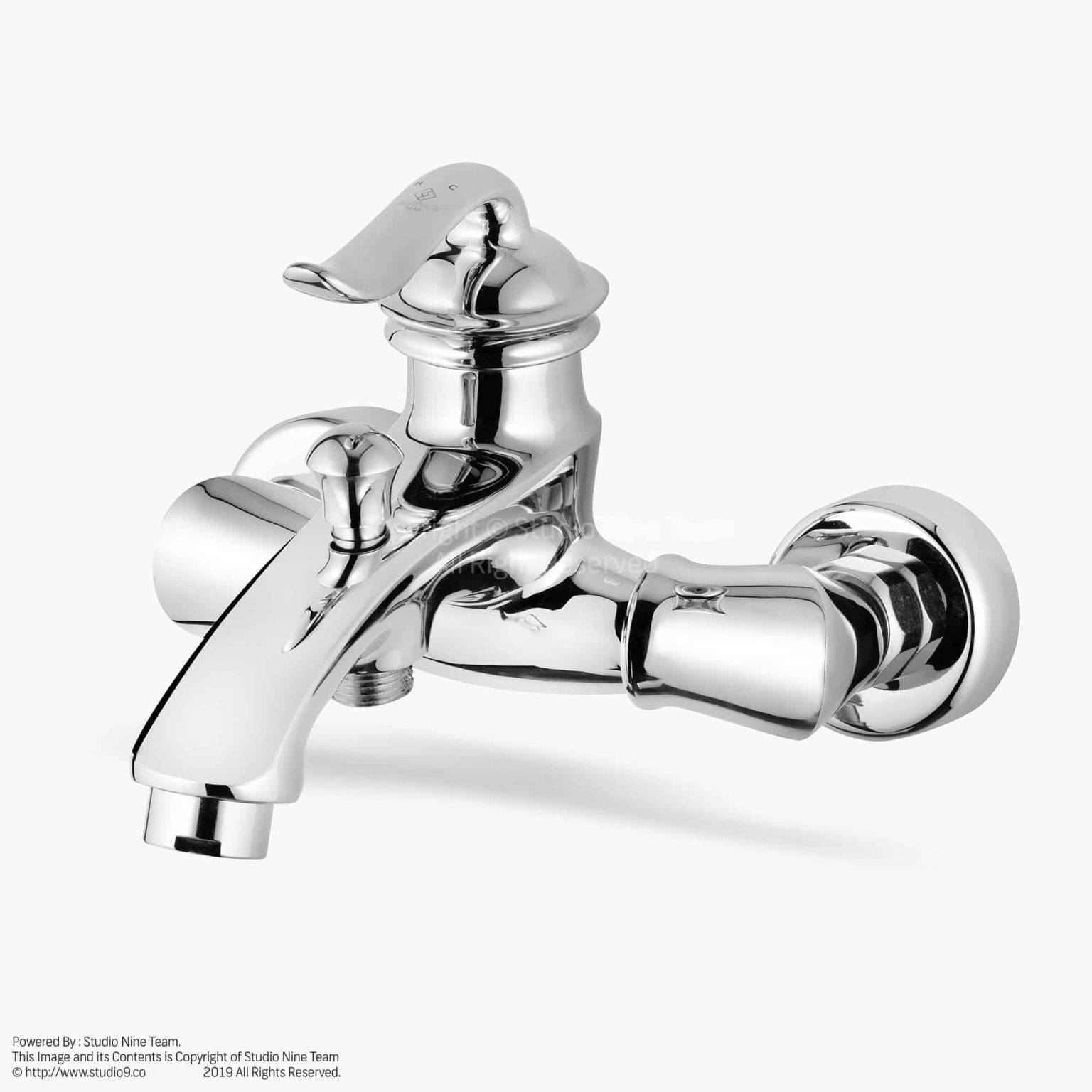

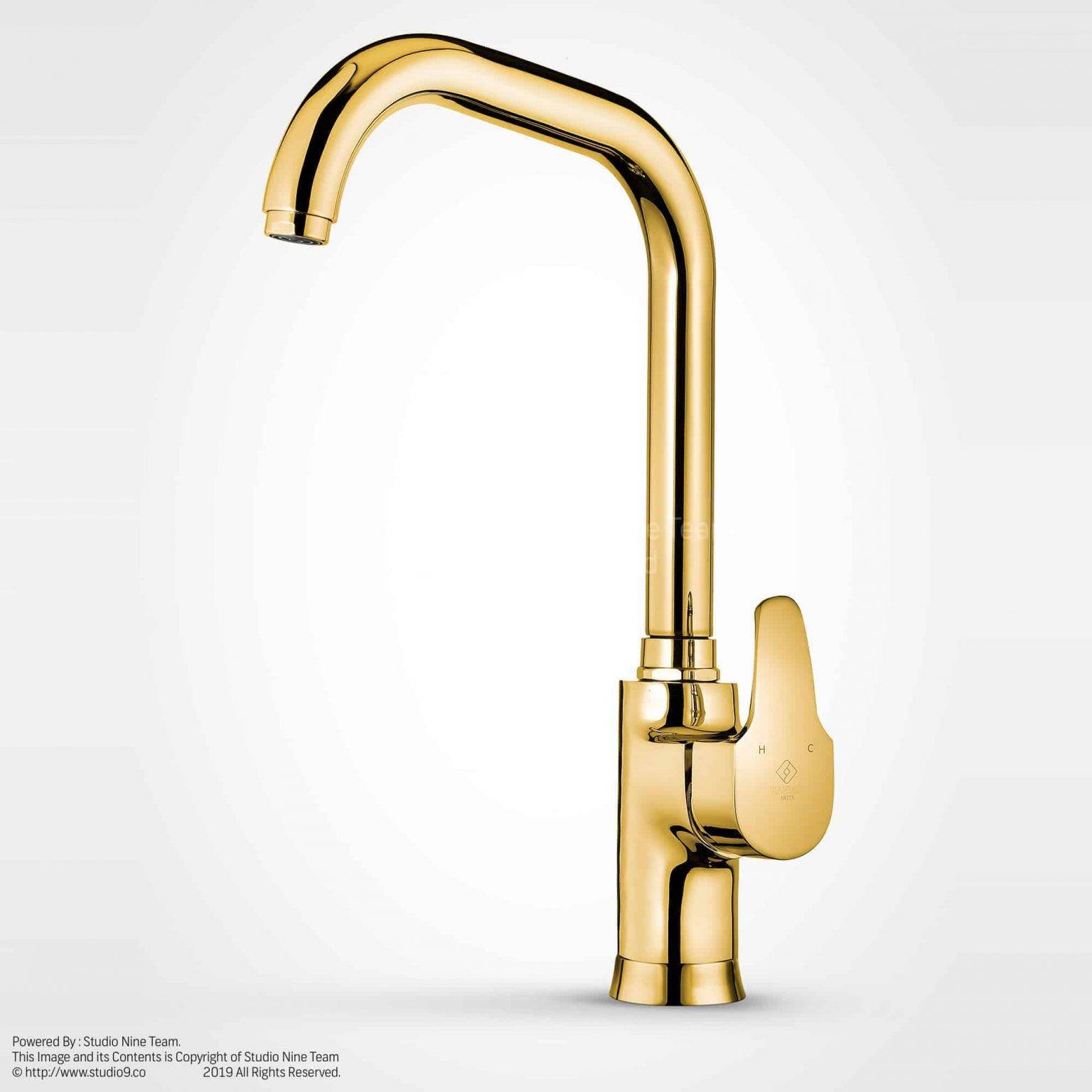

  • کروم شیرآلات، قطعات تزئینی خودرو و سیلندرهای هیدرولیک بازتاب آینه ای با کنتراست خیلی بالا دارد و کوچک ترین لکه نور رویش سفید می سوزد.

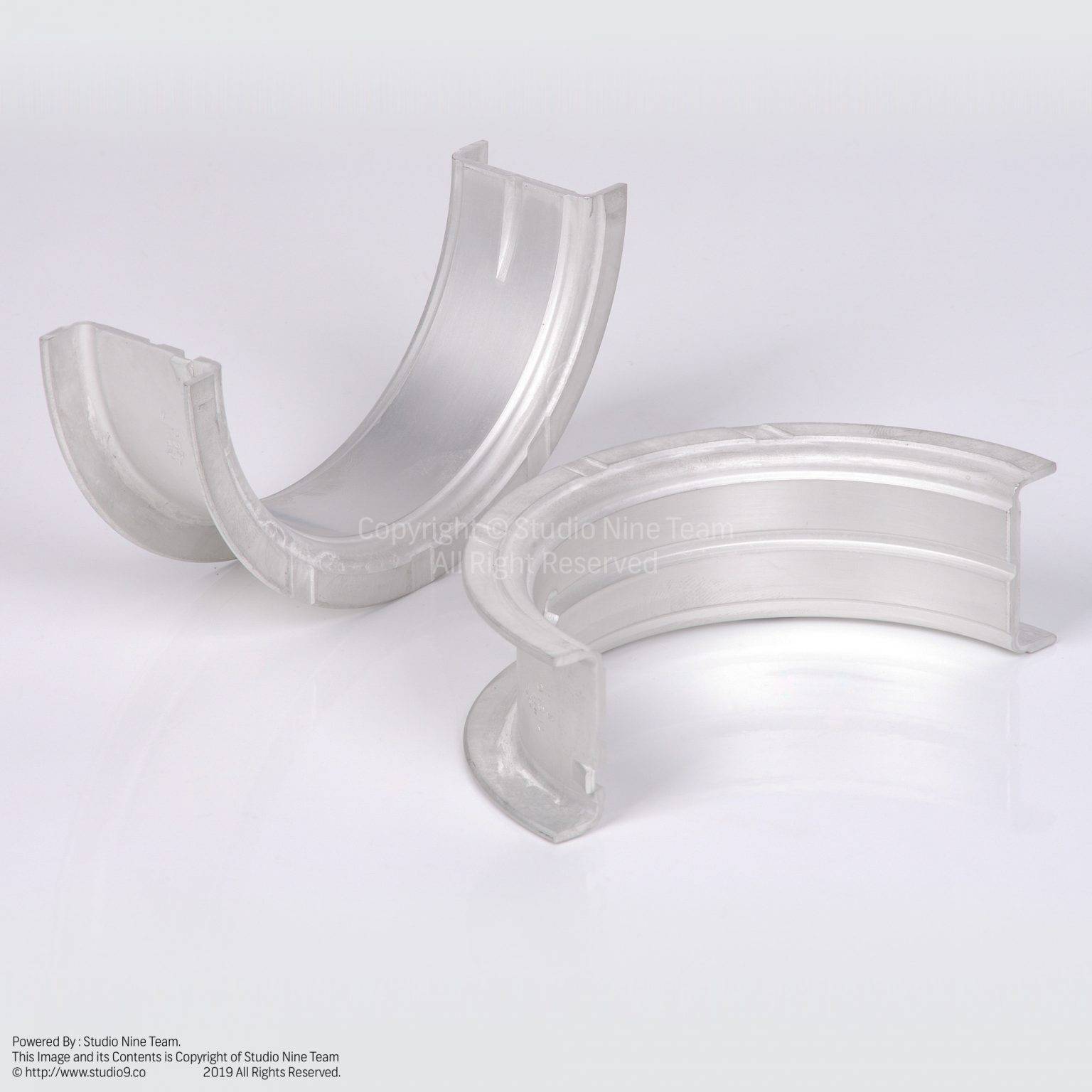

  • آلومینیوم آنادایز یا سندبلاست، مثل پروفیل و بدنه تجهیزات و هیت سینک، نیمه براق است. بازتاب ها را پخش می کند ولی جهت نور را لو می دهد.
  • استیل براش خورده بدنه دستگاه ها و نماهای صنعتی بازتاب جهت دار دارد و نور را در راستای خط های براش به شکل یک نوار کشیده نشان می دهد.

اول ببینید با کدام سطح طرفید، چون نور و زاویه از همین جا تعیین می شود.

در سالن های غذایی و نوشیدنی، استیل همه جا هست و کنترل بازتاب با الزامات بهداشتی هم گره می خورد. این حالت را در مقاله عکاسی در کارخانه مواد غذایی نوشته ایم.

قانون اصلی: زاویه تابش برابر زاویه بازتاب

همه روش های عکاسی از فلز از یک قانون ساده فیزیک می آیند. نوری که با زاویه مشخصی به سطح می خورد، با همان زاویه بازتاب می شود. یعنی برای هر نقطه از سطح فلز، فقط یک ناحیه مشخص از فضا هست که دوربین بازتاب آن را می بیند. عکاس ها به این ناحیه «خانواده زاویه ها» می گویند.

در عمل این قانون سه نتیجه دارد.

  1. هر چه در آن ناحیه باشد، روی فلز دیده می شود. اگر سافت باکس بزرگ آنجا باشد، فلز گرادیان نرم می گیرد و اگر سقف سالن با لامپ های نقطه ای آنجا باشد، فلز پر از نقطه سفید می شود.
  2. هر چه بیرون از آن ناحیه باشد، اثری ندارد. نوری که بازتابش به دوربین نمی رسد فایده ای ندارد و فلز زیرش تیره می ماند.
  3. با تغییر زاویه دوربین، کل ناحیه جابه جا می شود. اغلب ده یا پانزده درجه حرکت دوربین، یک بازتاب مزاحم را کامل حذف می کند، بدون اینکه نوری تغییر کند.

اندازه نور مهم تر از قدرت آن

خیلی ها برای فلز نور قوی تر می آورند، ولی برای فلز اندازه نور مهم است. منبعی که از دید قطعه بزرگ باشد، مثل سافت باکس یک و نیم متری یا پارچه دیفیوزر دو در سه متری که فلاش از پشتش می زند، روی سطح به شکل یک ناحیه روشن یکدست می افتد. همین یکدستی است که فلز را فلز نشان می دهد. منبع کوچک، هر چقدر هم قوی باشد، فقط یک نقطه داغ می سازد و باقی سطح سیاه می ماند.

پرچم سیاه برای ساختن لبه

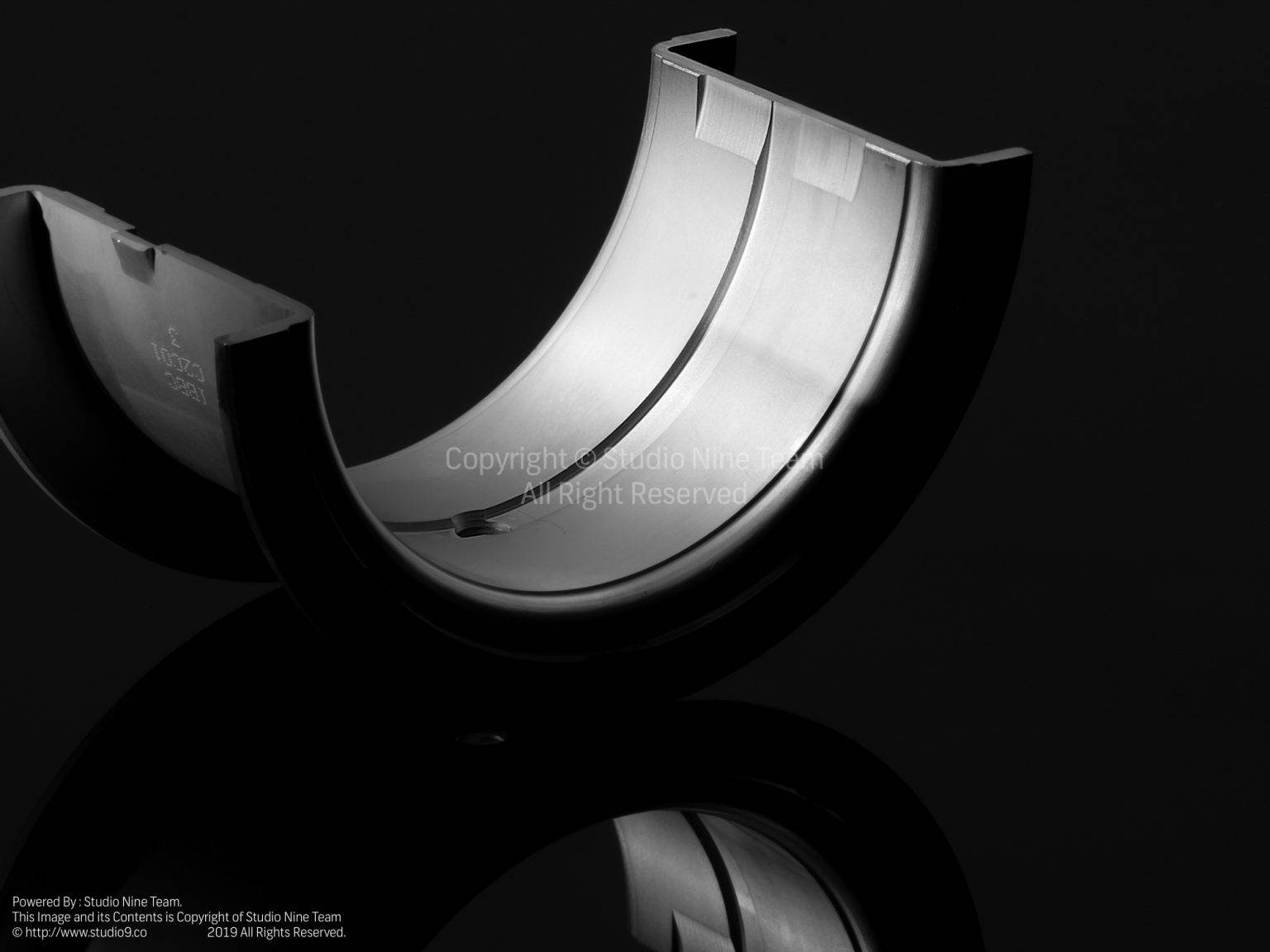

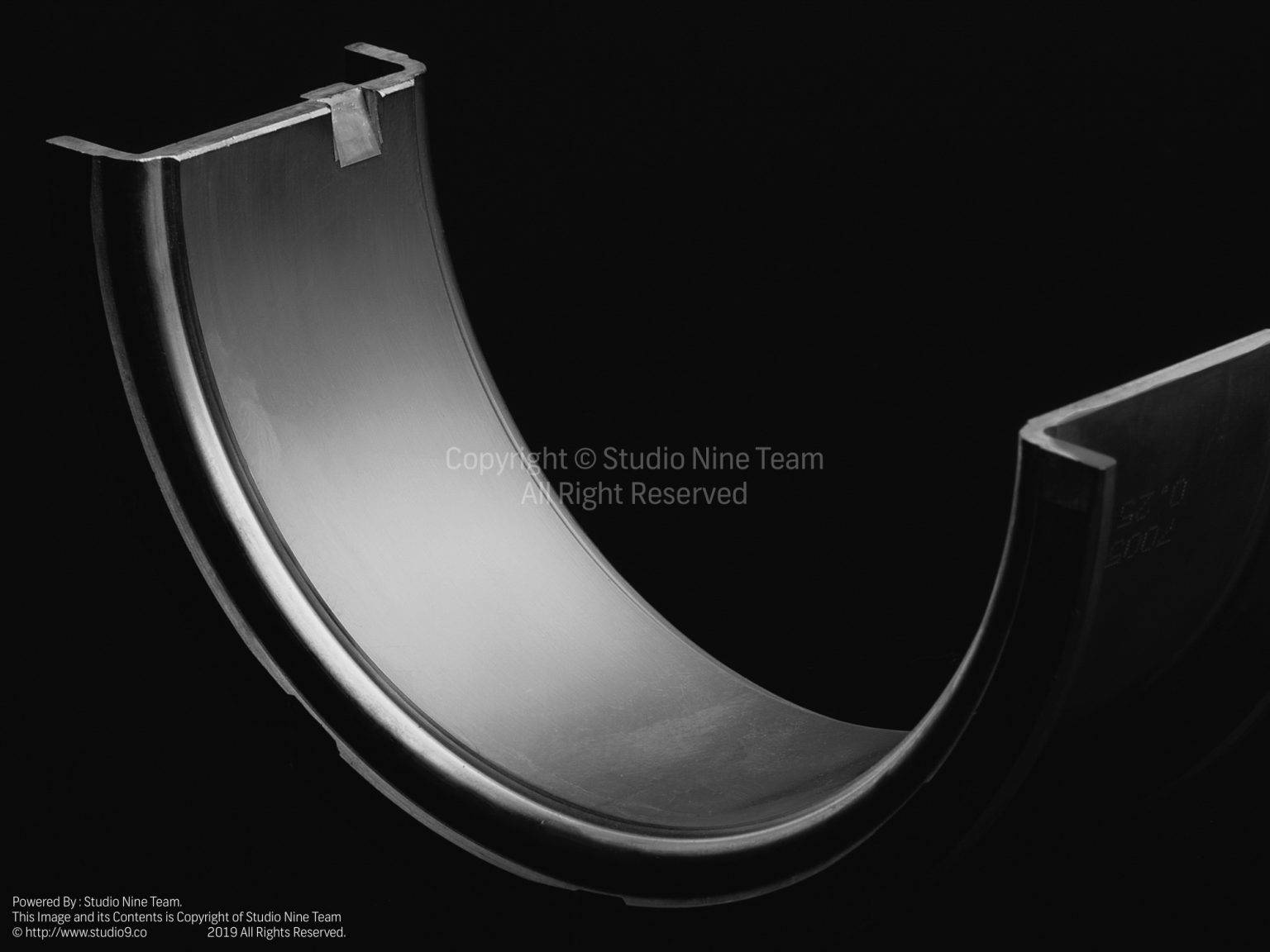

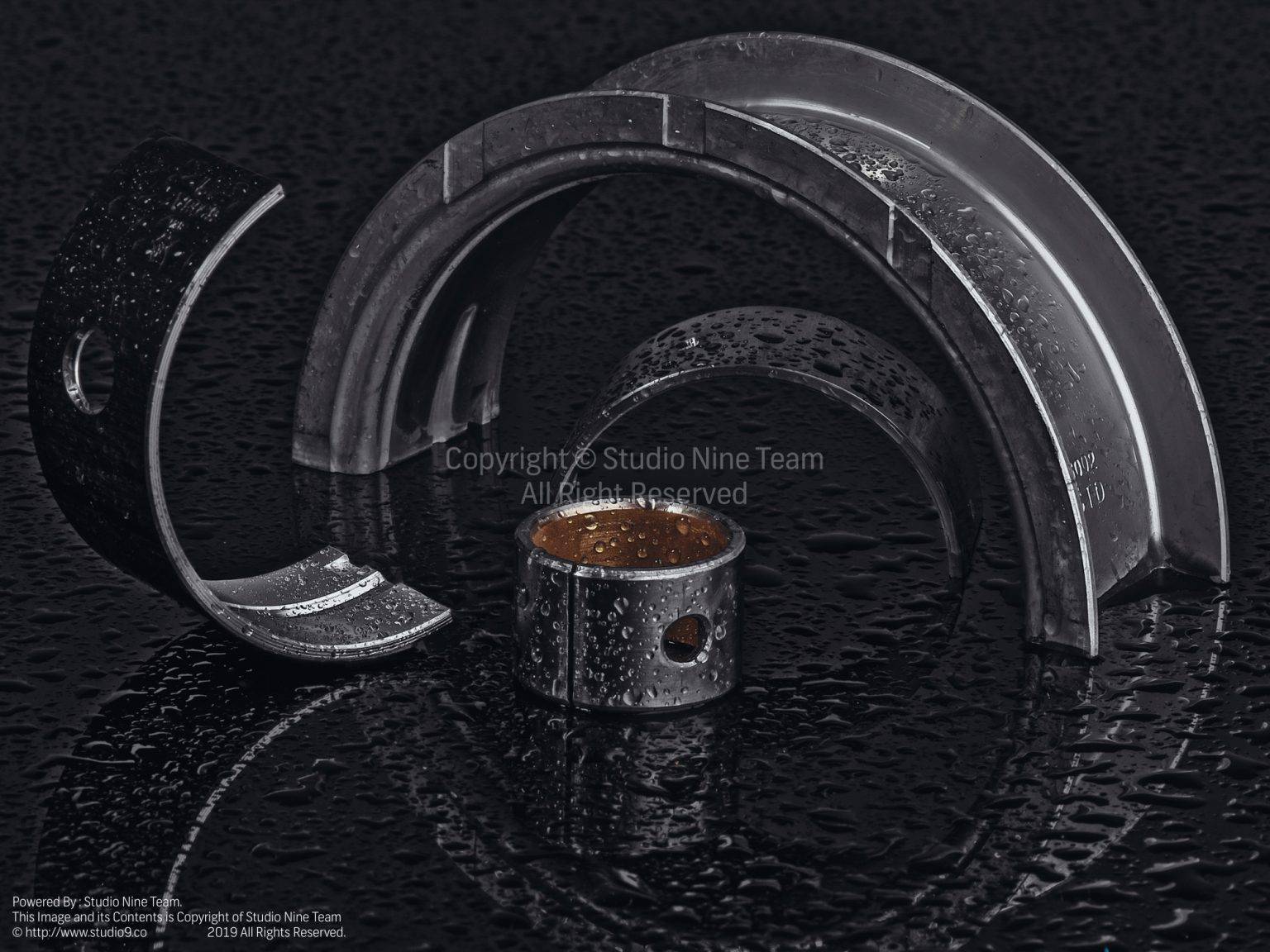

فلزی که از همه طرف نور نرم بگیرد، تخت و خاکستری می شود. برای برگرداندن حجم، بخشی از خانواده زاویه ها را عمدا سیاه کنید. یک تخته فوم سیاه یا پارچه مخمل مشکی در جای درست، روی فلز به شکل یک نوار تیره تمیز می افتد و لبه ها و انحناها را تعریف می کند. در عکاسی از سیلندر و شفت، همین ترکیب نوار روشن و نوار تیره است که جلوه فلزی را می سازد.

در سالن های بزرگ، نور سقف بازتاب فلز را بیشتر هم می کند. این را در مقاله نورپردازی سوله و سالن تولید نوشته ایم.

فیلتر پلاریزه: کجا کمک می کند و کجا نه

خیلی ها فکر می کنند فیلتر پلاریزه هر بازتابی را حذف می کند، ولی روی فلز خالص این طور نیست. پلاریزه روی لنز فقط بازتاب سطوح نارسانا مثل رنگ، پلاستیک، شیشه، لاک، روغن و آب را کم می کند. بازتاب استیل، کروم و آلومینیوم بدون پوشش با پلاریزه معمولی تقریبا عوض نمی شود.

ولی در کارخانه دو جا به کار می آید.

  • اگر بدنه دستگاه رنگ کوره ای یا پوشش پودری دارد، یا روی فلز لاک محافظ هست، پلاریزه بازتاب های سفید روی رنگ را می گیرد و رنگ واقعی را برمی گرداند. برای کاتالوگ ماشین آلات رنگ شده لازم است.
  • اگر خود منبع نور را هم با ورق پلاریزه بپوشانید و پلاریزه لنز را عمود بر آن بچرخانید، بازتاب مستقیم از فلز هم تا حد زیادی حذف می شود، چون فلز قطبش نور را حفظ می کند. به این روش پلاریزه متقاطع می گویند و برای پلاک فلزی و قطعه حکاکی شده که نوشته اش باید خوانده شود خیلی خوب جواب می دهد. فقط دو تا سه استاپ نور از دست می رود.

انواع فیلترها و جایی که در کار واقعی به درد می خورند را در صفحه فیلترها در عکاسی صنعتی نوشته ایم.

کار با فلز در خود کارخانه

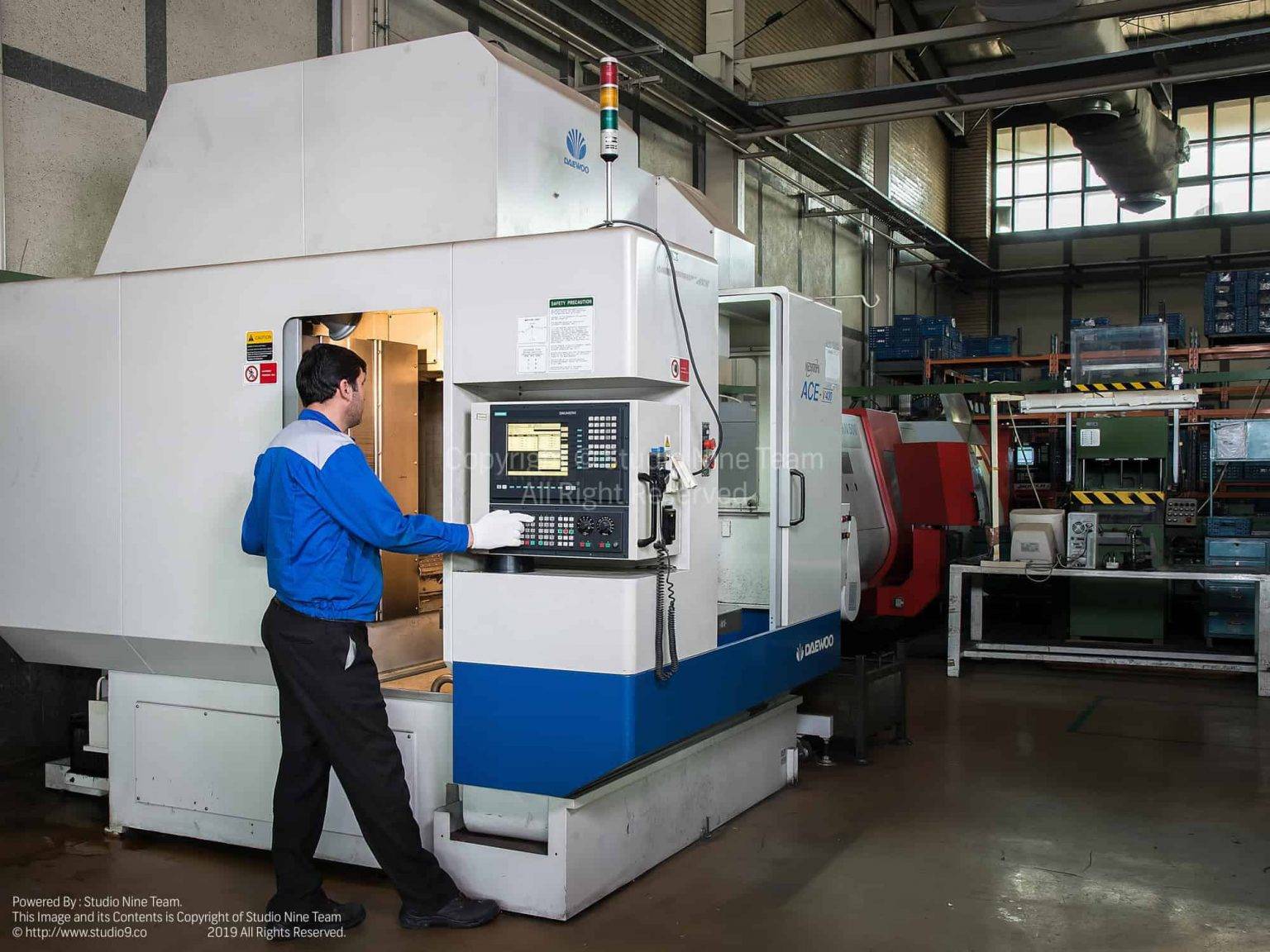

در استودیو دور قطعه یک چادر سفید می زنید و کار تمام است. در کارخانه قطعه اغلب نصب شده، چند تن وزن دارد یا خطی که به آن وصل است نباید بخوابد. آنجا این طور کار می کنیم.

  • بخشی از روشنایی سالن را خاموش می کنیم. لامپ های سقفی بزرگ ترین منبع نقطه های سفید روی فلز هستند. اگر ایمنی و خط اجازه می دهد، ردیف بالای قطعه را چند دقیقه خاموش می کنیم. این را از قبل با سرپرست تولید هماهنگ کنید.
  • با لنز ۸۵ یا ۱۰۰ میلی متر از دورتر، خانواده زاویه ها باریک تر و کنترلش آسان تر می شود و خودتان هم از بازتاب خارج می شوید.
  • یک پارچه مشکی دو متری پشت عکاس، بازتاب خودش و سه پایه و آدم های پشت سر را از روی فلز پاک می کند. در سالن های تولید بیشتر از هر ابزاری از همین استفاده می کنیم.
  • یک قاب دو در دو متری با پارچه دیفیوزر که دو نفر نگهش می دارند و فلاش از پشتش می زند، همان کار سافت باکس استودیو را کنار خط انجام می دهد.
  • تعویض شیفت یا ساعت تعطیلی خط تنها زمانی است که کسی در خانواده زاویه های شما راه نمی رود. برای قطعات بزرگ نصب شده، این زمان را از ابتدا در برنامه بگذارید.
سطحرفتار بازتابراه حل اصلی در کارخانه
استیل پولیش آینه ایتصویر کامل محیطدیفیوزر بزرگ در خانواده زاویه ها، پارچه مشکی پشت دوربین
کرومنقطه های سوخته، کنتراست شدیدنور بزرگ از دور، پرچم سیاه برای لبه، خاموش کردن نور سقف
آلومینیوم آنادایز یا سندبلاستنیمه براق، جهت نور را نشان می دهدنور نرم از یک طرف، پرکننده ملایم از طرف دیگر
استیل براش خوردهنوار روشن در راستای براشنور عمود بر جهت براش برای نمایش بافت
فلز رنگ شده یا لاک داربازتاب سفید روی رنگفیلتر پلاریزه روی لنز

عکس هایی که برای چاپ گرفته می شوند حساس ترند. مسیر رسیدن عکس قطعات فلزی تا ورق چاپی را در مقاله عکس برای کاتالوگ صنعتی ببینید.

تنظیمات دوربین برای فلز

تنظیمات دوربین به اندازه نور مهم نیست، ولی اگر این ها رعایت نشود، زحمت نور هدر می رود.

  • نوردهی را برای روشن ترین نقطه فلز بگیرید و از میانگین صرف نظر کنید. هایلایت سوخته در ادیت برنمی گردد. هشدار نقاط سوخته را فعال کنید و بگذارید سایه ها کمی تیره بمانند.
  • حتما با فرمت RAW عکاسی کنید. فلز رنگی از خودش ندارد و رنگ نور را نشان می دهد. اگر نور مهتابی سبز با فلاش قاطی شده باشد، فقط در فایل خام می توان آن را خنثی کرد.
  • تراز سفیدی را با کارت خاکستری تنظیم کنید. استیلی که ته رنگ زرد یا آبی دارد در ذهن مشتری «کثیف» یا «ارزان» خوانده می شود.
  • دیافراگم را روی f/8 تا f/11 بگذارید. برای قطعات کوچک ماشین کاری شده که از نزدیک عکاسی می شوند، چند فریم با فوکوس های مختلف بگیرید و بعدا ترکیب کنید.
  • با ایزو پایین و سه پایه کار کنید. نویز روی سطح یکدست فلز بیشتر از هر جای دیگری دیده می شود.

چه چیزی در ادیت درست می شود و چه چیزی نه

ادیت می تواند یک بازتاب کوچک مزاحم را پاک کند، لکه انگشت را بردارد و ته رنگ را خنثی کند. ولی نور بد را خوب نمی کند. اگر گرادیان روی مخزن استیل در عکس وجود ندارد، هیچ نرم افزاری آن را باورپذیر نمی سازد. برای همین در عکاسی فلز ادیت فقط پاکسازی می کند و بقیه کار سر صحنه انجام می شود. جزئیات این مرحله در صفحه ادیت عکس صنعتی آمده است.

اگر همین قطعات در حال تولید عکاسی می شوند، دردسرهای دیگری هم اضافه می شود که در صفحه عکاسی خط تولید نوشته ایم.

در ویدئو، بازتاب فلز با حرکت دوربین مدام عوض می شود و کنترلش دقت بیشتری می خواهد. نمونه های این کار را در صفحه فیلمبرداری صنعتی می بینید.

چک لیست مدیر کارخانه پیش از روز عکاسی

بخش بزرگی از کیفیت عکاسی از سطوح فلزی و براق پیش از رسیدن عکاس تعیین می شود. این کارها را به واحد تولید بسپارید.

  1. قطعات را تمیز و بدون اثر انگشت نگه دارید. روی کروم و استیل پولیش، یک اثر انگشت به اندازه یک لکه زنگ دیده می شود. قطعات را با دستکش نخی جابه جا کنید و دستمال میکروفایبر و الکل سر صحنه داشته باشید.
  2. برچسب بارکد، ماژیک کنترل کیفیت و چسب حمل را پیش از عکاسی پاک کنید و به ادیت نسپارید.
  3. بهترین نمونه را انتخاب کنید و به اولین نمونه رضایت ندهید. خط و خش ریز زیر نور بزرگ کاملا دیده می شود؛ از هر قطعه چند نمونه کنار بگذارید.
  4. یک فضای کم نور نزدیک خط آماده کنید. حتی یک گوشه انبار با پرده مشکی، کار را چند برابر سریع تر می کند.
  5. مجوز خاموش کردن موقت روشنایی سقف و ساعت های خلوت خط را پیش از روز عکاسی بگیرید.
  6. برای فلاش ها برق نزدیک محل عکاسی آماده کنید، یا از قبل بگویید که باید با باتری کار کنیم.

با این آماده سازی، یک روز عکاسی به جای ده فریم قابل استفاده، سی تا چهل فریم تحویل می دهد. اگر برای کارخانه خود به خدمات عکاسی صنعتی نیاز دارید، هماهنگی را از همین فهرست شروع کنید. باقی کار سر صحنه با ماست.

پرسش های متداول

آیا فیلتر پلاریزه بازتاب روی استیل و کروم را حذف می کند؟

نه. پلاریزه روی لنز فقط بازتاب سطوح نارسانا مثل رنگ، لاک، شیشه و پلاستیک را کم می کند و روی فلز لخت تقریبا بی اثر است. برای حذف بازتاب از فلز باید منبع نور را هم پلاریزه کنید یا با نور بزرگ، زاویه و پرچم سیاه آن را کنترل کنید.

برای عکاسی از مخزن استیل بزرگ که قابل جابه جایی نیست چه می کنید؟

دوربین را جابه جا می کنیم تا بازتاب های مزاحم از خانواده زاویه ها بیرون بروند، بخشی از روشنایی سقف را با هماهنگی خاموش می کنیم، یک دیفیوزر بزرگ قابل حمل در جای درست می گذاریم و پشت دوربین پارچه مشکی نگه می داریم. زمان عکاسی هم به ساعت خلوت خط منتقل می شود.

چرا قطعات فلزی در عکس ته رنگ زرد یا سبز می گیرند؟

فلز رنگی از خودش ندارد و رنگ نور محیط را نشان می دهد. لامپ های مهتابی و سدیمی سالن ته رنگ سبز و زرد می دهند. با فرمت RAW عکاسی کنید، تراز سفیدی را با کارت خاکستری تنظیم کنید و اگر می شود، به جای نور سالن از فلاش استفاده کنید.

پیش از عکاسی از قطعات فلزی، کارخانه چه آماده سازی باید انجام دهد؟

قطعات را تمیز و بدون اثر انگشت کنید، برچسب و نوشته های موقت را بردارید، از هر قطعه چند نمونه برای انتخاب بی نقص ترین کنار بگذارید، یک فضای کم نور نزدیک خط آماده کنید و مجوز خاموش کردن موقت نور سقف و دسترسی به برق را از قبل مشخص کنید.
